图像基本知识

图像是由像素点组成的，每个像素点的取值范围为：[0, 255]。像素值越接近于 0，颜色越暗，接近于黑色；像素值越接近于 255，颜色越亮，接近于白色。

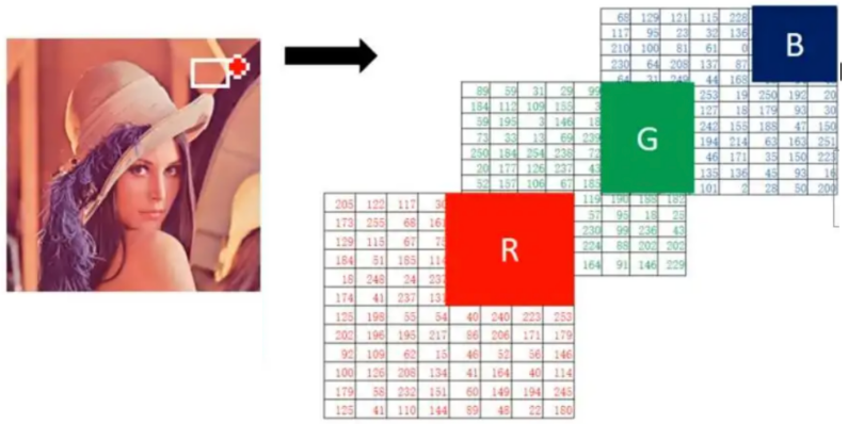

在深度学习中，我们使用的图像大多是彩色图，彩色图由 RGB 3 个通道组成，如下图所示：

image-20260322173849805

计算机中的图像分为：

• 二值图像，1 通道（1 个二维矩阵），像素值：0 或 1
• 灰度图像，1 通道，像素值：0-255
• 索引图像，1 通道，索引值 -> RGB 二维矩阵行下标，彩色图像，像素值：0-255
• RGB真彩色图像（最常用），3 通道（3 个二维矩阵），R G B三个二维矩阵，像素值：0-255

可以使用 Matplotlib 处理图像：

import numpy as np
import matplotlib.pyplot as plt
# 全0数组是黑色的图像
img = np.zeros([200, 200, 3])
# 展示图像
plt.imshow(img)
plt.show()
# 全255数组是白色的图像
img = np.full([200, 200, 3], 255)
# 展示图像
plt.imshow(img)
plt.show()

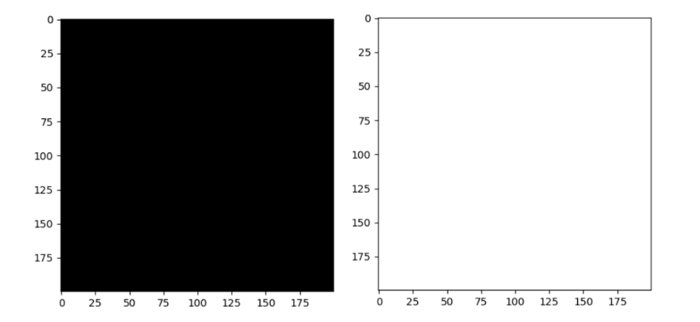

image-20260322174220143

img = plt.imread("data/img.jpg")
# 图像形状 高,宽,通道
print("图像的形状(H, W, C):\n", img.shape)
# 展示图像
plt.imshow(img)
plt.axis("off")
plt.show()

卷积神经网络定义

卷积神经网络（Convolutional Neural Network）是含有卷积层的神经网络。卷积层的作用就是用来自动学习、提取图像的特征。

CNN 网络主要由三部分构成：卷积层、池化层和全连接层构成：

1. 卷积层负责提取图像中的局部特征；
2. 池化层用来大幅降低参数量级（降维）；
3. 全连接层用来输出想要的结果。

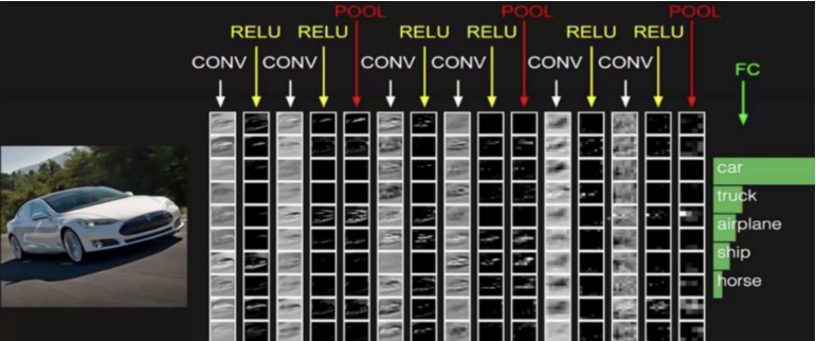

image-20260322174439642

图中的卷积神经网络要识别图中是一辆车还是什么物体。

最左边是数据输入层，它需要做的有去均值（各维度都减对应维度的均值，使各个维度的数据都中心化为 0，避免数据过多偏差，影响训练效果）、归一化、PCA 等等。CNN只对训练集做“去均值”这一步。

中间的层是：

• 卷积层（CONV）：线性乘积求和，提取图像局部特征
• 激励层（RELU）：RELU激活函数，输入数据转换为输出数据
• 池化层（POOL）：取区域平均值或最大值，大幅降低参数量级（降维）

最右边是全连接层，它输出 CNN的预测结果。

卷积计算

卷积计算等同于线性层加权求和计算，通过带有权重的卷积核和图像的特征值进行点乘运算, 得到新特征图上的一个特征值。

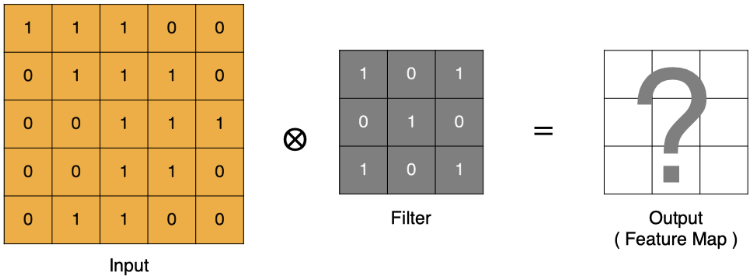

image-20260322214204400

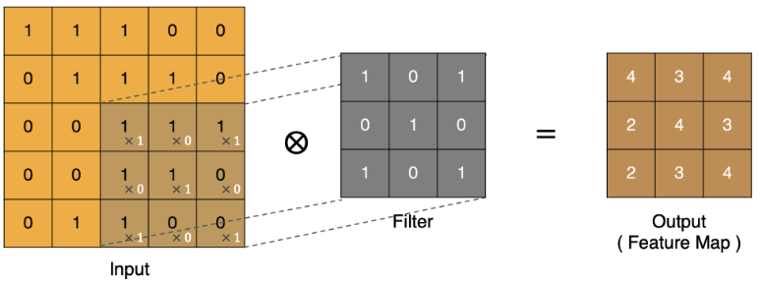

input 表示输入的图像；filter 表示卷积核，也叫做滤波矩阵；input 经过 filter 得到输出为最右侧的图像，该图叫做特征图。

image-20260322214350057

image-20260322214354001

卷积核：也被称为滤波矩阵，它内部的值都是随机的，它从输入的左上角开始做点乘，结果作为特征图的 [0,0] 的值，然后通过步长向上或右移动，重复计算，将值填入它相邻的格中。

Padding 填充

通过上面的卷积计算过程，最终的特征图比原始图像小很多，如果想要保持经过卷积后的图像大小不变, 可以在原图周围添加 padding 来实现。

padding（填充）操作用于处理卷积时图像边缘的像素。

其目的是在输入图像的边界周围添加额外的像素（通常是零），从而解决卷积操作时边缘信息丢失的问题。

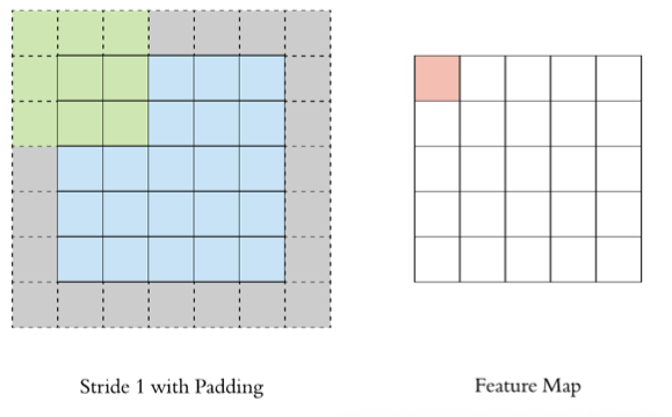

image-20260322214422000

Stride 步长

stride（步长）指的是卷积核在图像上滑动时的步伐大小，即每次卷积时卷积核在图像中向右（或向下）移动的像素数。步长直接影响卷积操作后输出特征图的尺寸，以及计算量和模型的特征提取能力。

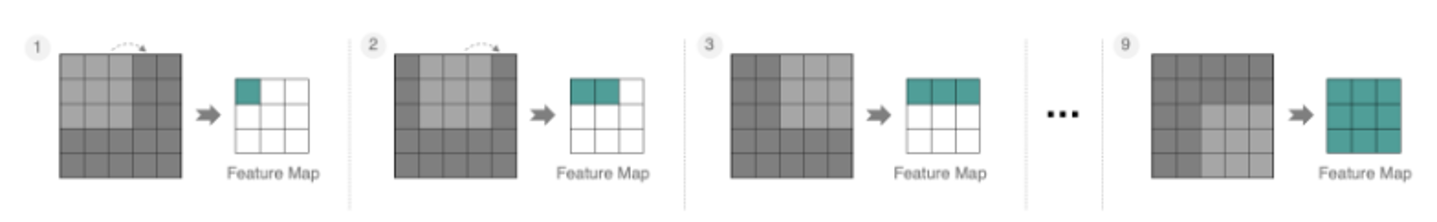

按照步长为1来移动卷积核，计算特征图如下所示：

image-20260322214447101

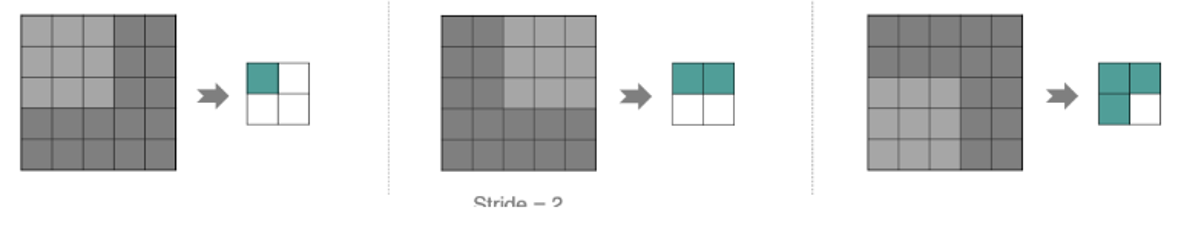

如果把 Stride 增大为2，也是可以提取特征图的，如下图所示：

image-20260322214455119

多通道卷积计算

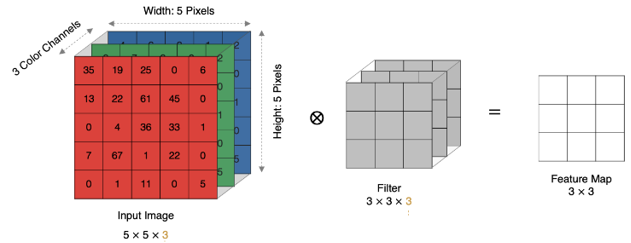

RGB 彩色图像是由 3 个通道组成的，相当于 3 个二维矩阵，每个矩阵分别代表 R/G/B。

image-20260322214714951

卷积核通道数要和原图像通道数一致。

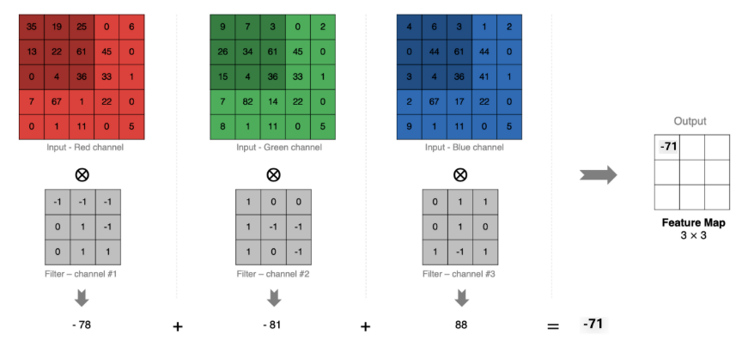

这时的卷积计算是对应通道二维矩阵进行卷积计算，将每个通道卷积计算的结果加到一起，得到新特征图的一个特征值。

image-20260322214805156

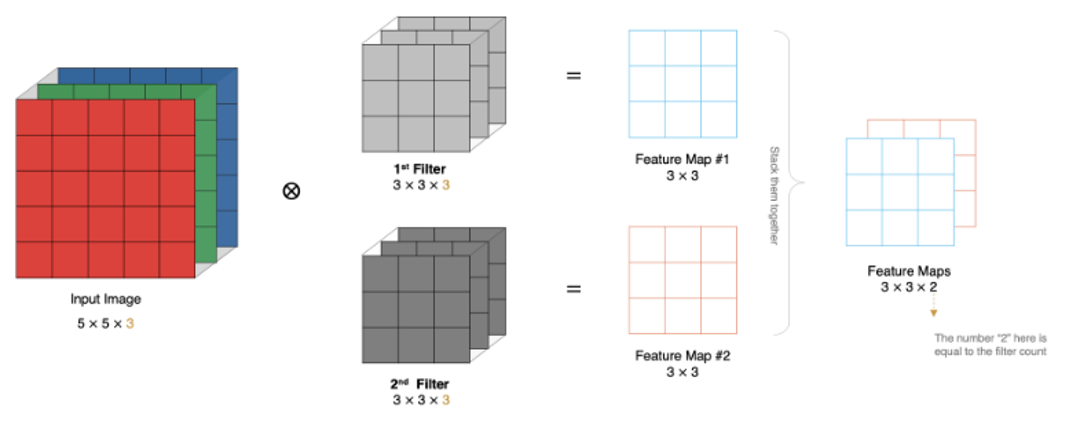

多卷积核卷积计算

每个卷积核都相当于一个神经元，有多少个卷积核就是有多少个神经元，就会提取到多少个二维的特征图。

image-20260322214824075

image-20260322214902250

特征图大小

输出特征图的大小与以下参数息息相关:

1. size：卷积核/过滤器大小，一般会选择为奇数，比如有 1*1 、3*3、5*5
2. Padding：零填充的方式
3. Stride：步长

计算方法:

1. 输入图像大小: W x W
2. 卷积核大小: F x F
3. Stride: S
4. Padding: P
5. 输出图像大小: N x N

$$N=\frac{W-F+2P}{S}+1$$

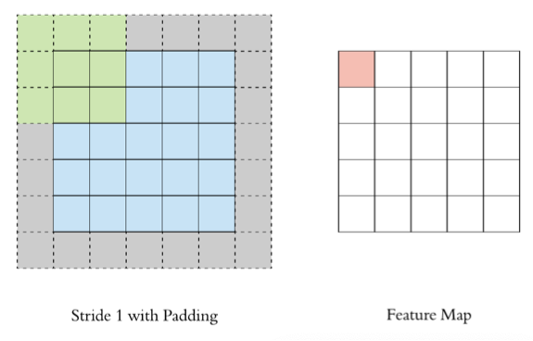

image-20260322215116901

以上图为例：

图像大小：5 x 5，卷积核大小：3 x 3，Stride：1，Padding：1，(5 - 3 + 2) / 1 + 1 = 5, 即得到的特征图大小为：5 x 5。

PyTorch 卷积层 API

conv = nn.Conv2d(in_channels, out_channels, kernel_size, stride, padding)
"""
参数说明：
in_channels: 输入通道数，
out_channels: 输出通道，也可以理解为卷积核kernel的数量
kernel_size：卷积核的高和宽设置，一般为3,5,7...
stride：卷积核移动的步长
padding：在四周加入padding的数量，默认补0
"""

import torch
import torch.nn as nn
import matplotlib.pyplot as plt

# 加载RGB真彩图
img = plt.imread('./data/a.jpg')
# 打印读取到的图像信息
print(f'img: {img}, shape: {img.shape}')     # HWC (640, 640, 3)

# 3. 把图像的形状从 HWC -> CHW, 思路: img -> 张量 -> 转换维度
img2 = torch.tensor(img, dtype=torch.float)
img2 = img2.permute(2, 0, 1)
print(f'img2: {img2}, shape: {img2.shape}')    # [3, 640, 640]

# 因为这里只有1张图, 所以我们给它增加1个维度, 从 CHW -> (1, C, H, W), 1张3通道的 640*640像素的图
img3 = img2.unsqueeze(dim=0)
print(f'img3: {img3}, shape: {img3.shape}')      # [1, 3, 640, 640]

# 创建卷积层对象, 提取 特征图.
# 参1: 输入图像的通道数, 参2: 输出图像的通道数(几个特征图), 参3: 卷积核的大小, 参4: 步长, 参5: 填充
conv = nn.Conv2d(3, 4, 3, 2, 0)

# 具体的卷积计算
conv_img = conv(img3)

# 打印卷积后的结果: 1张4通道的319*319像素的图
print(f'conv_img: {conv_img}, shape: {conv_img.shape}') # (1, 4, 319, 319)

# 查看提取到的4个特征图
img4 = conv_img[0]
print(f'img4: {img4}, shape: {img4.shape}')  # (4, 319, 319) -> CHW

# 把上述的图从 CHW -> HWC
img5 = img4.permute(1, 2, 0)
# print(f'img5: {img5}, shape: {img5.shape}')  # (319, 319, 4) -> HWC

# 可视化第1个通道的特征图.
feature1 = img5[:, :, 3].detach().numpy()  # 第0通道(即: 第1通道的)  (319, 319)像素图
plt.imshow(feature1)
plt.show()

池化层

池化层（Pooling）能够降低维度，从而减少计算量、减少内存消耗，并提高模型的鲁棒性。

池化层通常位于卷积层之后，它通过对卷积层输出的特征图进行下采样，保留最重要的特征信息，同时丢弃一些不重要的细节。

image-20260322220145464

池化层没有神经元，因为它不像卷积层那样有卷积核。

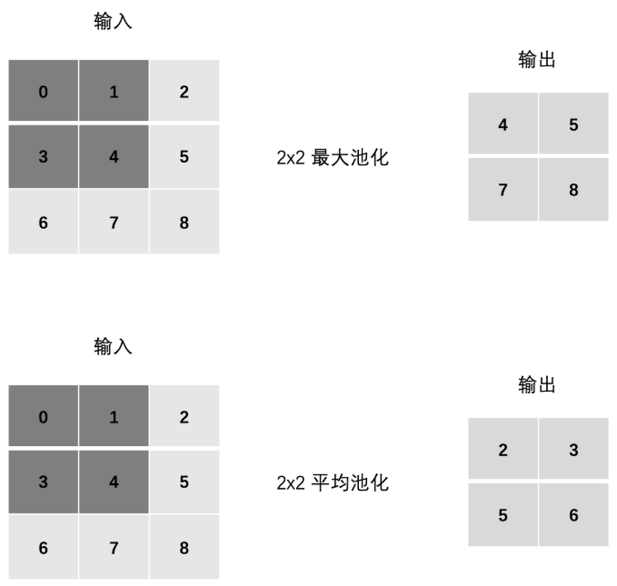

池化分为最大池化和平均池化。如上图，最大池化是每次计算时选取某一区域的最大值作为该区域的输出；而平均池化则是计算平均值。

Padding 填充

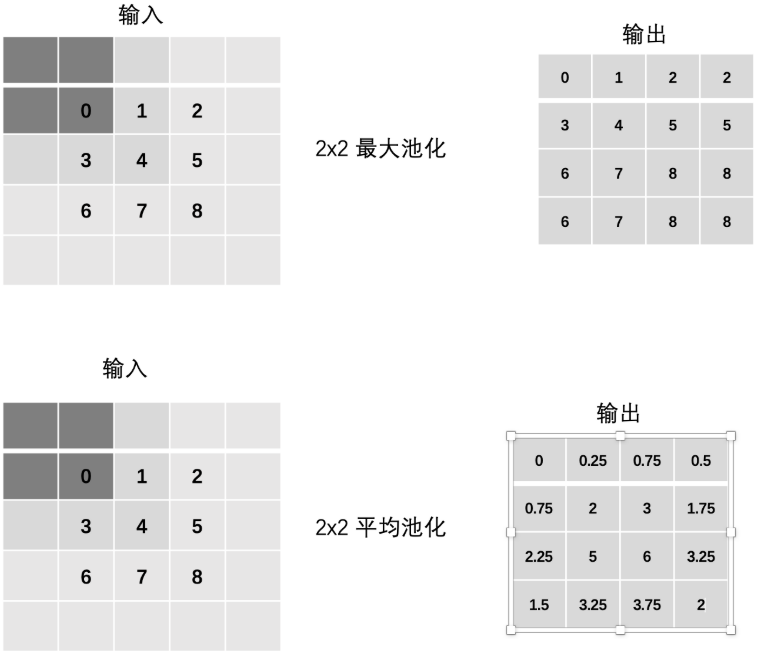

image-20260322220641298

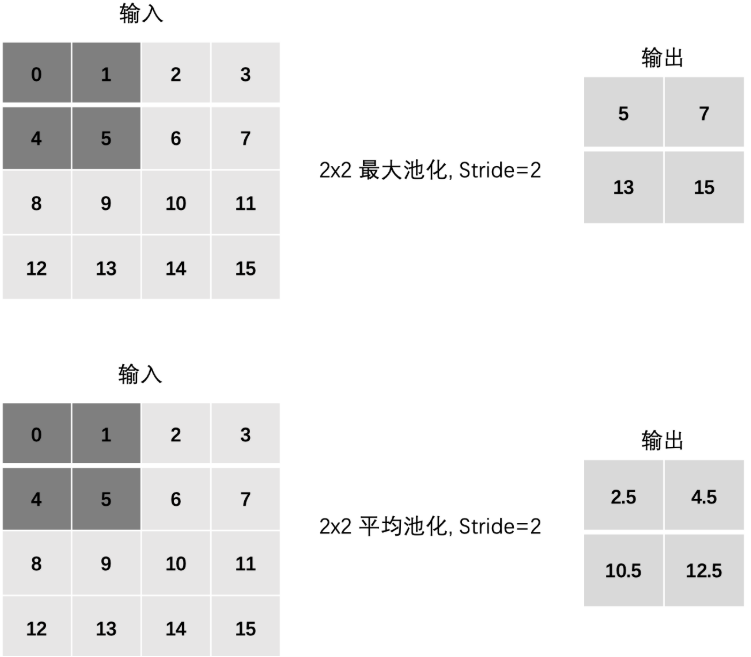

Stride 步长

image-20260322220653892

多通道池化层计算

在处理多通道输入数据时，池化层对每个输入通道分别池化，而不是像卷积层那样将各个通道的输入相加。这意味着池化层的输出和输入的通道数是相等的。

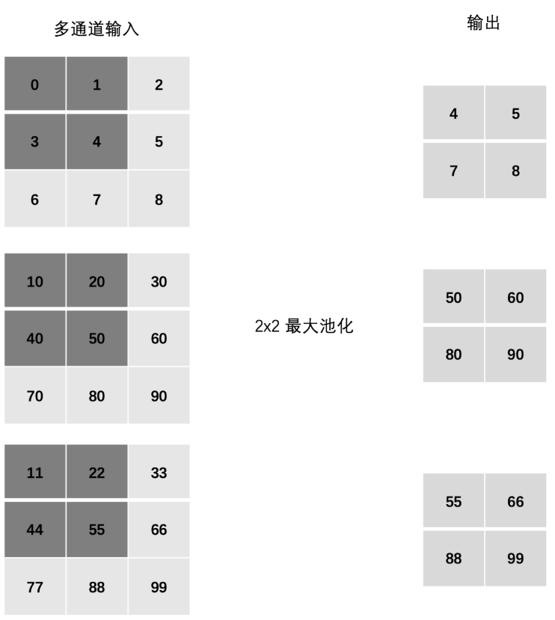

image-20260322220718052

PyTorch 池化层 API

# 最大池化
nn.MaxPool2d(kernel_size=2, stride=2, padding=1)
# 平均池化
nn.AvgPool2d(kernel_size=2, stride=1, padding=0)

单通道池化：

import torch
import torch.nn as nn

# 创建1个1通道3*3的二维矩阵.
inputs = torch.tensor(
    [  # 1 通道C
        [  # 3 高度H
            [0, 1, 2],  # 3 宽度W
            [3, 4, 5],
            [6, 7, 8],
        ]
    ]
)
print(f'inputs: {inputs}, shape: {inputs.shape}')   # (1, 3, 3)

# 创建最大池化层
pool1 = nn.MaxPool2d(2, 1, 0)
outpus = pool1(inputs)
print(f"outpus: {outpus}, shape: {outpus.shape}")  #  (1, 2, 2)

# 创建平均池化层
pool2 = nn.AvgPool2d(2, 1, 0)
outpus = pool2(inputs)
print(f"outpus: {outpus}, shape: {outpus.shape}")  # (1, 2, 2)

多通道池化：

# 创建1个3通道3*3的二维矩阵.
inputs = torch.tensor(
    [  # 3 通道C
        [  # 通道1, HW 3,3
            [0, 1, 2],
            [3, 4, 5],
            [6, 7, 8],
        ],
        [  # 通道2, HW 3,3
            [10, 20, 30],
            [40, 50, 60],
            [70, 80, 90],
        ],
        [  # 通道3, HW 3,3
            [11, 22, 33],
            [44, 55, 66],
            [77, 88, 99],
        ],
    ]
)
print(f'inputs: {inputs}, shape: {inputs.shape}')   # (3, 3, 3)

# 创建最大池化层.
pool1 = nn.MaxPool2d(2, 1, 0)
outpus = pool1(inputs)
print(f"outpus: {outpus}, shape: {outpus.shape}")  #  (3, 2, 2)

# 创建平均池化层.
pool2 = nn.AvgPool2d(2, 1, 0)
outpus = pool2(inputs)
print(f"outpus: {outpus}, shape: {outpus.shape}")  # (3, 2, 2)
